收到的传真和打印纸会传送至此托盘。

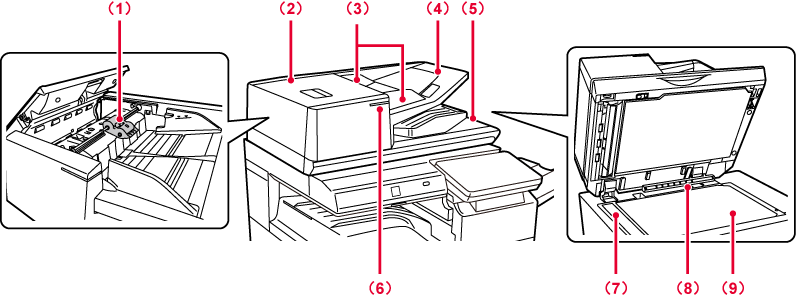

可自动送入并扫描多页原稿。双面原稿可自动扫描。可一次自动扫描双面原稿的两面。
此传感器会检测是否有人接近机器，并自动从睡眠模式中唤醒机器（仅限体感模式）。
用于将USB设备（如USB记忆体设备）连接到机器。 支持USB2.0（高速）。
本面板上有［电源］按钮、信息指示灯和触摸屏。 使用触摸屏操作各功能。还有一个NFC接触点区域标记。
如有必要，将该托盘设置为输出托盘。
打开前盖板可将主电源开关切换到“开”或“关”，或更换墨粉盒。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
*1 外围设备。

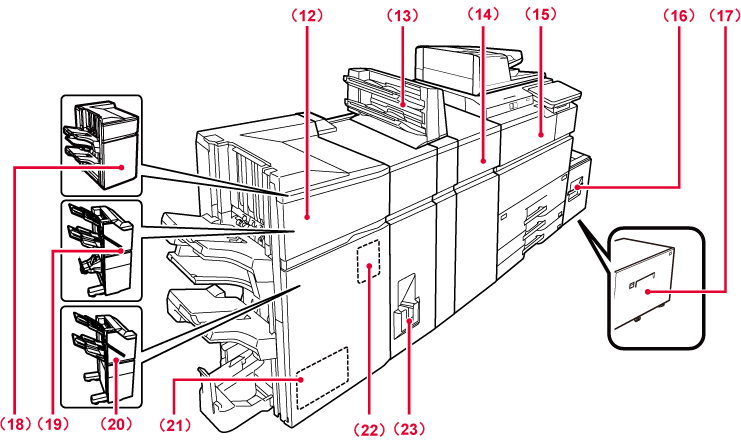

可装订并折叠纸张。也可以安装打孔组件以在输出纸张上打孔。
可以装入要插入印张的封面和插入纸张。 使用手动装订分页功能，可以直接将纸张装入装订分页器（MX-FN21）或鞍式装订分页器（MX-FN22）以装订、打孔或折叠纸张。
该组件可修正打印纸中的卷曲。
机器与装订分页器（MX-FN34）、装订分页器（MX-FN21）、鞍式装订分页器（MX-FN35）或鞍式装订分页器（MX-FN22）之间传输。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
可装订纸张。也可以安装打孔组件以在输出纸张上打孔。
可装订并折叠纸张。也可以安装打孔组件以在输出纸张上打孔。还可手动执行装订。
可装订纸张。也可以安装打孔组件以在输出纸张上打孔。还可手动执行装订。
可裁剪鞍式装订输出件的多余部分。
用于在输出时打孔。需要装订分页器（MX-FN34）、装订分页器（MX-FN21）、鞍式装订分页器（MX-FN35）或鞍式装订分页器（MX-FN22）。
可折叠并输出纸张。
* 外围设备。
使用此开关打开机器电源。
使用传真或网络传真功能时，确保此开关始终在“
”（开）位置。
该墨粉盒包含墨粉。 墨粉盒中墨粉用尽时，请更换新的墨粉盒。
此处应用热量将转印的图象定影到纸张上。
警告
定影组件高温。清除卡纸时请注意不要烫伤自己。打开此盖板可清除卡纸。
如需清除卡纸，保持此杆拉开状态直至右侧盖板打开。
使用此纸盒可手动送纸。 装入大于A4R或8-1/2 x 11R的纸张时，请拉出扩展导纸板。
需要更换废墨粉盒组件时打开此盖板。
该组件收集打印后残留的多余墨粉。
.png)

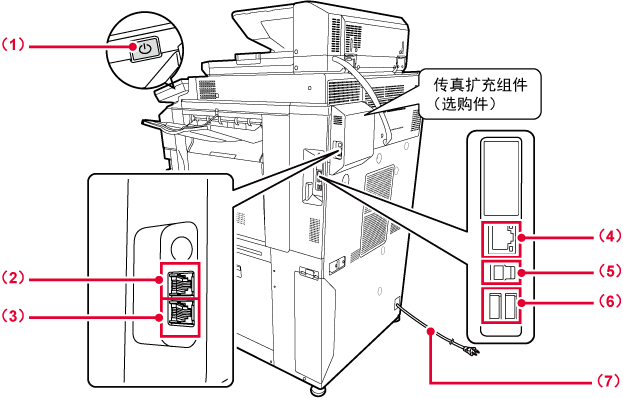

使用该按钮开关机器电源。
在使用机器的传真功能时，可将分机接至此插口。
在使用机器的传真功能时，可将电话线接至此插口。
在网络上使用机器时，将LAN电缆连接到该接口。
使用屏蔽LAN电缆。
将计算机连接到该接口可将机器作为打印机使用。
USB电缆应使用屏蔽电缆。
支持USB3.0（超高速）。
此接口默认为关闭。如需开启请与您的经销商或最近的授权服务部门联系。
（若该接口开启并与电脑连接后，Airprint功能将受限。）
用于将USB设备（如USB记忆体设备）连接到机器。
支持USB2.0（高速）和USB3.0（超高速）。
* 外围设备

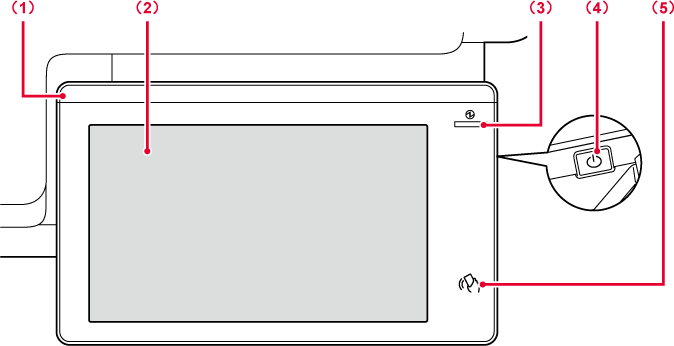

本节介绍了操作面板各零部件的名称和功能。
打开机器的电源以及用户登录机器时，该指示灯点亮。
触摸屏上会显示信息和键。
直接轻击显示的键以操作机器。
当机器主电源开关被置于“
”位置时，该指示灯点亮。
打开主电源开关后［电源］按钮未立即运行时闪烁蓝灯。
接收打印数据时该指示灯闪烁蓝灯。
在自动电源关闭模式下该指示灯闪烁黄灯。
使用该按钮开关机器电源。
通过将移动设备与机器接触，可以轻松地将移动设备连接到机器。
注意
打开／关闭机器电源时；当用户使用IC卡或NFC登录时进行用户认证；将USB记忆体连接到机器时；在机器操作面板上开始任务时；在图象调整过程中或添加墨粉时；正在接收传真或机器发生错误，响应用户的请求／操作以将机器状态传达给用户，LED点亮蓝色、白色和橙色。
亮灯方案根据状态不同而异。
| 亮灯颜色 | 亮灯方案 | 状态 |
|---|---|---|
|
蓝色 |
亮灯方案1 |
通过用户操作或人体感应器开机时；通过用户操作关机时；从睡眠模式 *1中唤醒时；进入睡眠模式 *1时；由操作面板开始任务（复印、扫描、传真）时。 |
|
亮灯方案2 |
在用户认证期间，使用IC卡或NFC登录时 将USB记忆体插入机器 |
|
|
亮灯方案3 |
在图象质量调整或添加墨粉期间，让用户等待时 |
|
|
白色 |
闪烁 |
正在接收传真。当出纸托盘（右侧出纸托盘）用于输出件时，该闪烁直到输出件被移除。 |
|
橙色 |
恒亮*2 |
不会停止机器操作的错误，如墨粉回收容器的更换时间。 |
|
闪烁*2 |
会停止机器操作的错误，如卡纸和墨粉耗尽。 |
*1 通过用户的直接操作响应开机／关机或从睡眠模式唤醒机器时，信息指示灯点亮。如果不是用户直接操作（包括接收打印任务时）或通过日程功能打开／关闭自动电源关闭功能，信息指示灯不会点亮。
*2 如果点亮状态和闪烁状态重叠，闪烁状态优先。
亮灯方案1
偶尔点亮后，所有指示灯会同时点亮，然后熄灭。
