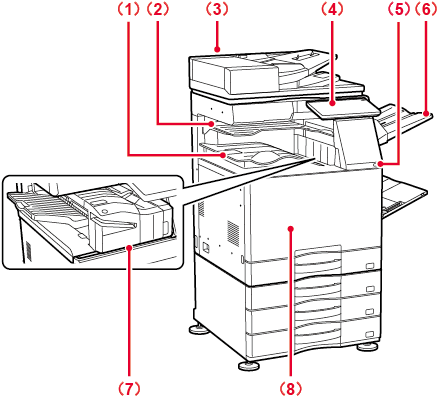

输出件将传送至此托盘。
输出件将传送至此托盘。 安装了中继组件时，也可以将任务输出到出纸隔离板（中央托盘）。

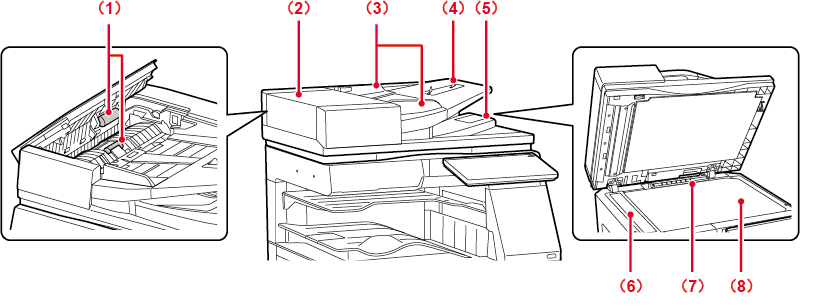

可自动送入并扫描多页原稿。双面原稿可自动扫描。
本面板上有［电源］按钮、信息指示灯和触摸屏。
使用触摸屏操作各功能。
用于将USB设备（如USB记忆体设备）连接到机器。
支持USB2.0（高速）。
如有必要，将该托盘设置为输出托盘。
可装订纸张。也可以安装打孔组件以在输出纸张上打孔。还可手动执行装订。
打开前盖板可将主电源开关切换到“开”或“关”，以更换墨粉盒。

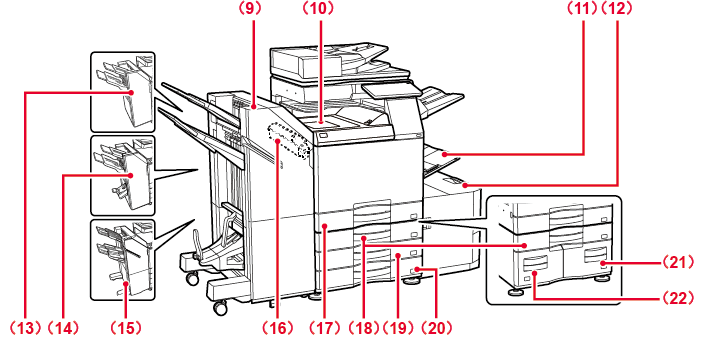

*1 外围设备。
可装订并折叠纸张。
也可以安装打孔组件以在输出纸张上打孔。
还可手动执行装订。
机器与装订分页器或鞍式装订分页器之间的中继。
使用此纸盒可手动送纸。
装入大于A4R或8-1/2 x 11R的纸张时，请拉出扩展导纸板。
将纸张存放到该纸盒中。
可装订纸张。也可以安装打孔组件以在输出纸张上打孔。
可装订并折叠纸张。也可以安装打孔组件以在输出纸张上打孔。
可装订纸张。也可以安装打孔组件以在输出纸张上打孔。还可手动执行装订。
用于在输出时打孔。需要装订分页器（BP-FN11）、装订分页器（BP-FN13）、装订分页器（BP-FN15）、鞍式装订分页器（BP-FN14）或鞍式装订分页器（BP-FN16）。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
将纸张存放到该纸盒中。
*1 外围设备。

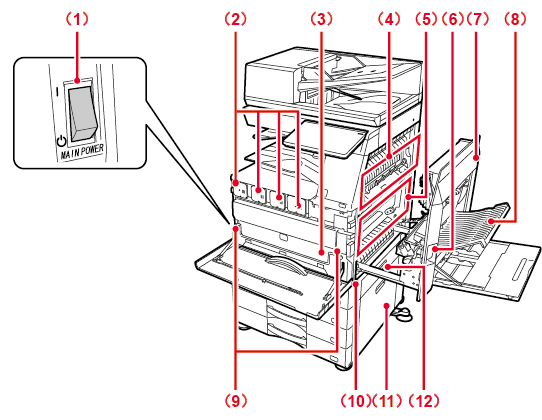

使用此开关打开机器电源。
该墨粉盒包含墨粉。
墨粉盒中墨粉用尽时，请更换新的墨粉盒。
该容器收集打印后残留的多余墨粉。
此处应用热量将转印的图象定影到纸张上。
警告
定影组件高温。在全彩打印期间，感光鼓上四种颜色的墨粉图象会在转印带上合并在一起。
在黑白打印期间，仅黑色墨粉图象被转印到转印带上。
注意
请勿触摸或损坏转印带。如需清除卡纸，保持此杆拉开状态直至右侧盖板打开。
打开此盖板可清除卡纸。
该组件在进行双面打印时用来翻转纸张。打开此盖板可清除卡纸。
需要解除墨粉回收容器锁定以更换墨粉回收容器时按下此按钮。
移动机器时拉出并抓住此把手。
打开此盖板可清除纸盒2、纸盒3或纸盒4中的卡纸。
打开此盖板可清除纸盒1中的卡纸。
.png)

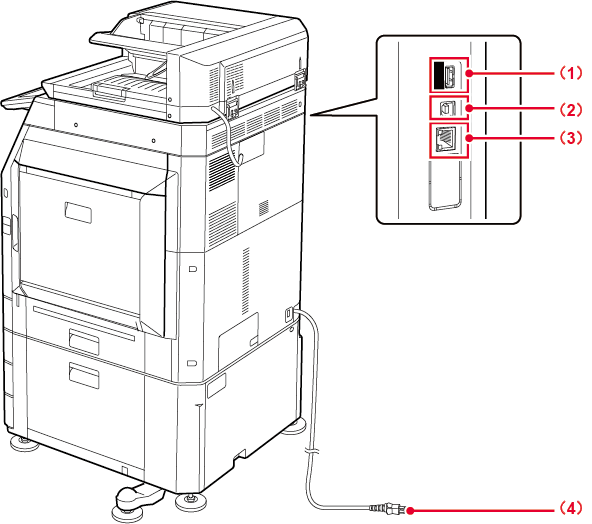

用于将USB设备（如USB记忆体设备）连接到机器。
支持USB3.0（超高速）。
将计算机连接到该接口可将机器作为打印机使用。
USB电缆应使用屏蔽电缆。
支持USB3.0（超高速）。
此接口默认为关闭。如需开启请与您的经销商或最近的授权服务部门联系。
（若该接口开启并与电脑连接后，Airprint功能将受限。）
在网络上使用机器时，将LAN电缆连接到该接口。
使用屏蔽LAN电缆。

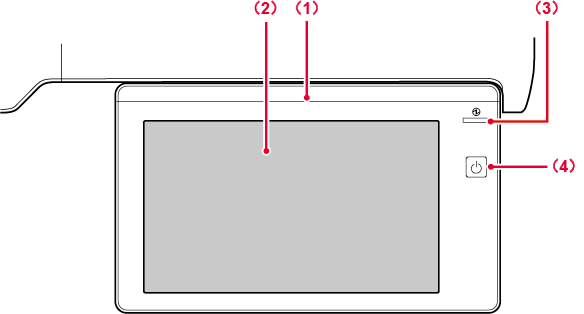

本节介绍了操作面板各零部件的名称和功能。
正在进行任务时，该指示灯点亮。
触摸屏上会显示信息和键。
直接轻击显示的键以操作机器。
当机器主电源开关被置于“
”位置时，该指示灯点亮。
打开主电源开关后［电源］按钮未立即运行时闪烁蓝灯。
接收打印数据时该指示灯常亮蓝灯。
在自动电源关闭模式下该指示灯闪烁黄灯。
使用该按钮开关机器电源。
注意
